ESC螺旋侧摇测试机台

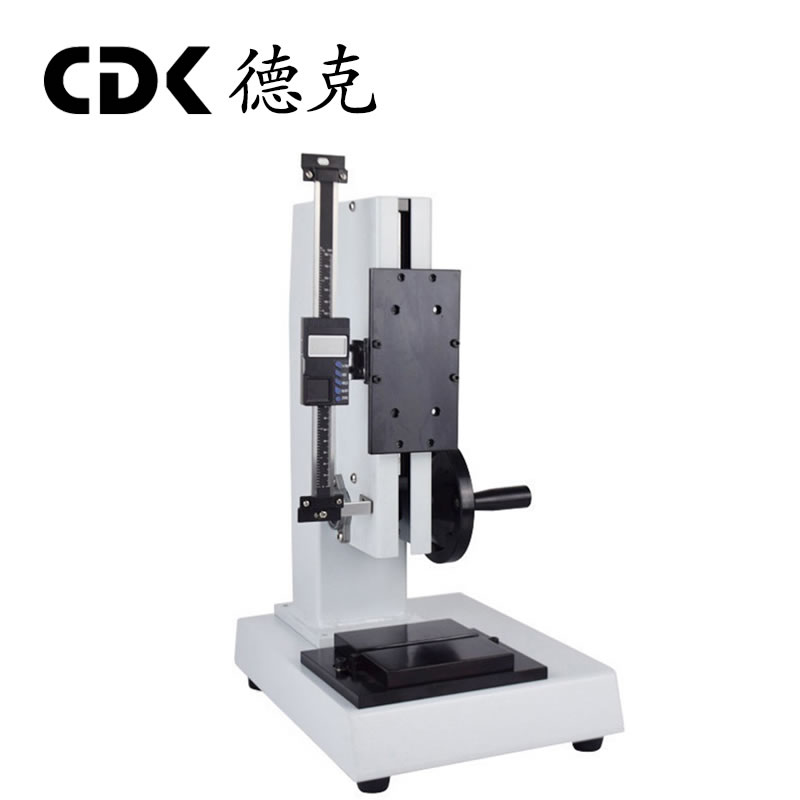

螺旋侧摇测试机台

一、产品概述：

        螺旋侧摇测试机台专为数显和指针推拉力计系列配备，可组合成不同用途的试验机台， 适用各种插拔力、按压力、破坏试验等测试。在显示力值的同时，还可以 加装数显标尺，显示其位移 量，对不同工件进行相同位 移量下的对比测试。

二、特点：

      ·机台底座大稳定性好，适合室内桌上测试使用。

      ·螺杆传动、测头位移精确、侧面手轮加载，操作简单稳定。

      ·底座标准配置的移动平台，可实现左右、前后移动，方便准确装夹。

      ·可将本机台安装于桌（台）上使用，使机架更加 稳固。

      ·配有数显标尺，可随时采集行程数据。

三、产品参数：

      ※长×宽×高:260mm×360mm×500mm

      ※行程:180mm

      ※额定负荷:500N

      ※重量:18kg

四、机台及推拉力计安装方法

       1.机台安装方法：

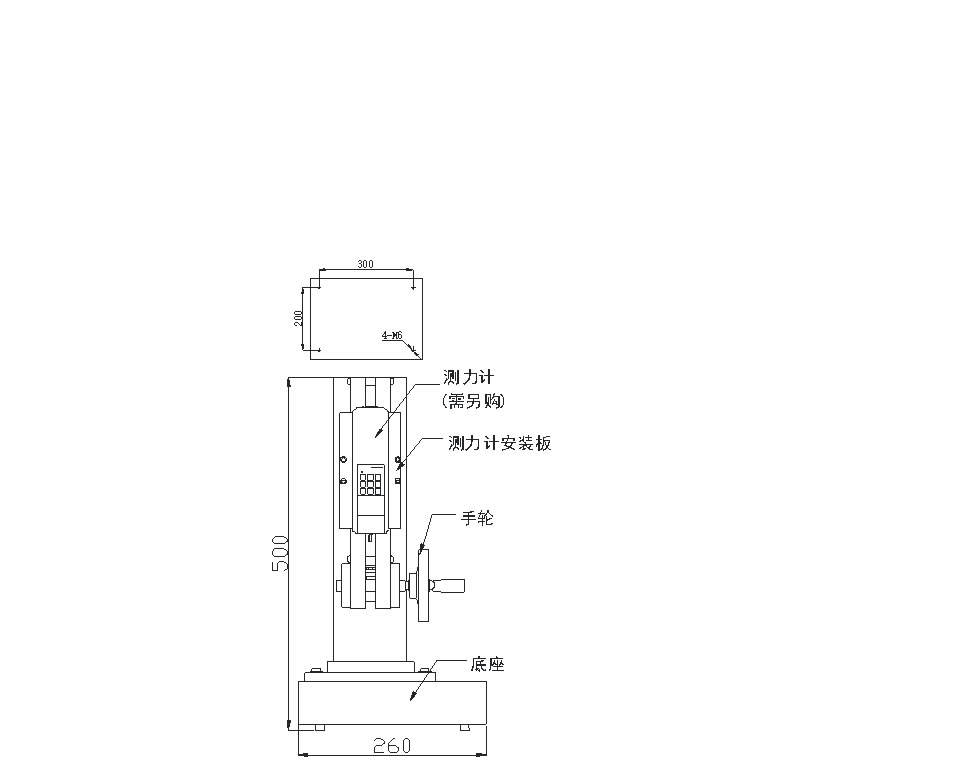

       本 机台可安装在桌子用，  使机台更加稳固。安装时请保证工作台面水平，使测试得到准确的数值。安装时请参考（右图）安装。

        2.推拉力计的安装方法：

        （1）用M4扳手将测力计安装板上4个M 4×15的内六角圆柱头螺钉松开，卸下测力计安装板。

        （2）安装（数显式推拉力计）的推 拉力计时，用M4内六角扳手将附件袋里的4枚M4×10的内六角螺钉穿过测力计安装板上90×40 的孔旋入测力计4个M4的螺纹孔内，将测力计安 装到测力计安装板上；或用十字螺丝刀将附件 袋里的4枚M3×10的十字槽盘头螺钉穿过测力计内，将测力计安装到测力计安装板上。 安装板上145×30的孔旋入测力计4个M3的螺纹孔。

        （3）安装（指针式推拉力计）的推拉力计时，用十字螺丝刀把推拉力计后盖上的4枚 M3×10的螺钉卸下，将附件袋里的4枚M3×14的十字槽螺钉穿过测力计安装板上的145×30的安装孔，旋入测力计后盖上的4个M3螺纹 孔（ 卸下M3×10的螺钉的螺纹孔）。

        （4）安装好推拉力计表后，用M4内六角扳手将测力计安装板重新安装到机架上面。根据所需测试的样品特点，将其机台安装或安放在工作台上合适的位置。旋转测试架侧面的手轮，测力计就能上下平稳移动，完成测试工作。

五、日常保养及维护：

1.请勿超载使用，本机架额定负荷为500N。

2.注意日常的保养工作，保持机台各部件清洁。

3.在使用过程中机台运行滞涩不灵活时，请向机台两侧轴承座上的加油孔内添加少许机油润滑。机台出现故障时请及时联系厂家或销售点（请勿擅自拆卸、修理）。
