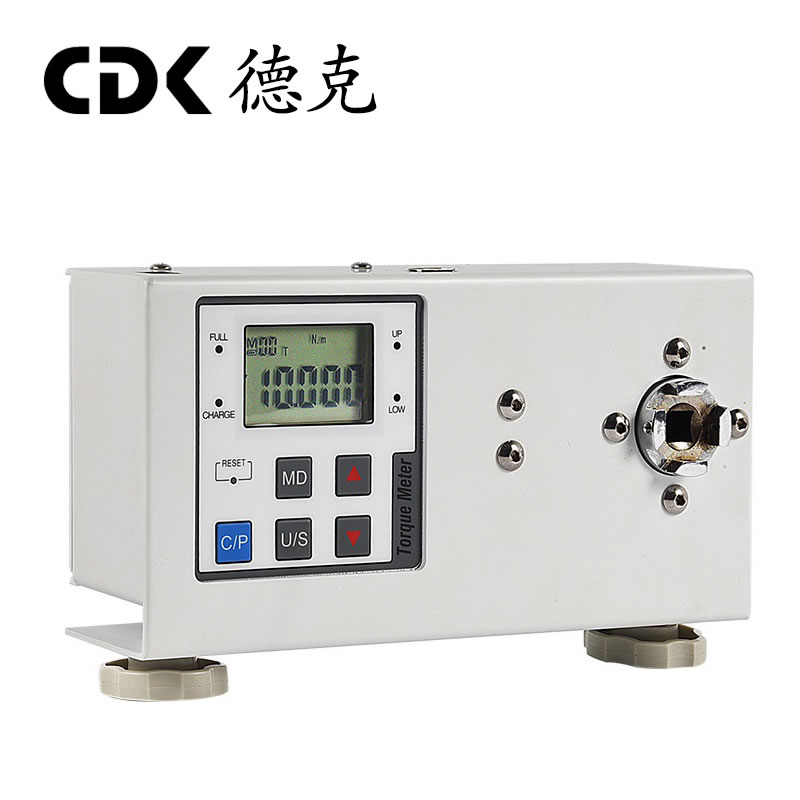

DNL-B经济型扭矩测试仪

DNL-B扭矩测试仪（经济款）使用说明书

一、概述

1.1主要用途及适用范围

扭矩测试仪是用于检测和测试及校准各种扭矩的精密计量仪器，用于检测和校正各种电动螺丝批、扭矩起子、扭矩扳手，各种产品涉及拧紧力的测试，零件扭转破坏性试验等。广泛应用于电气制造、机械制造、汽车轻工、专业科研和检测等行业。

1.2 产品特点

1.2.1 精度±1%。

1.2.2 四种单位：N.m、kgf.cm、ft.lbf、in.lbf。

1.2.3 测试模式有峰值保持、第一峰值与实时模式。

1.2.4 USB通讯功能，数据格式采用Modbus通讯。

1.2.5 可预设时间自动关机。

1.2.6 蜂鸣器及LED灯警示。

1.2.7 预设目标值功能：可预设目标值和目标值公差范围。

1.3产品规格参数

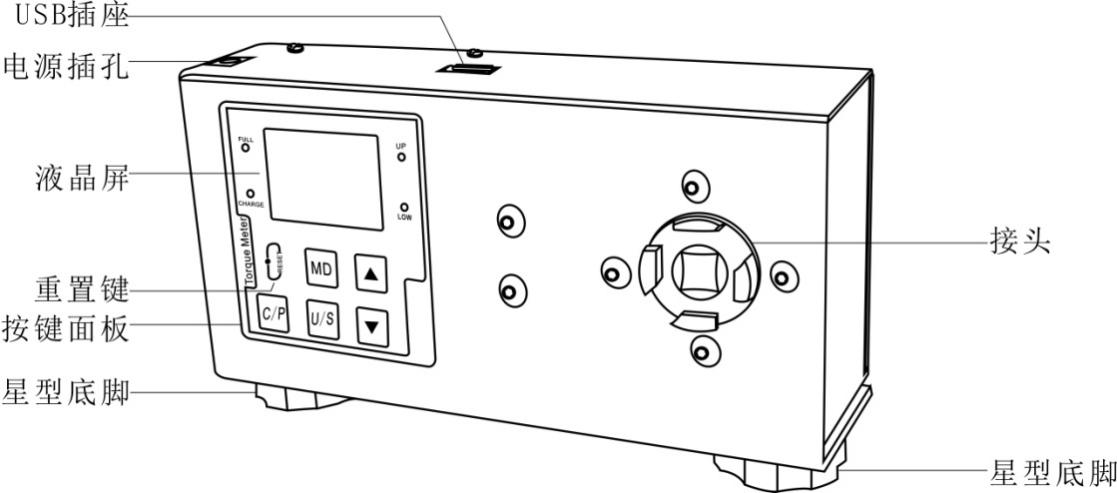

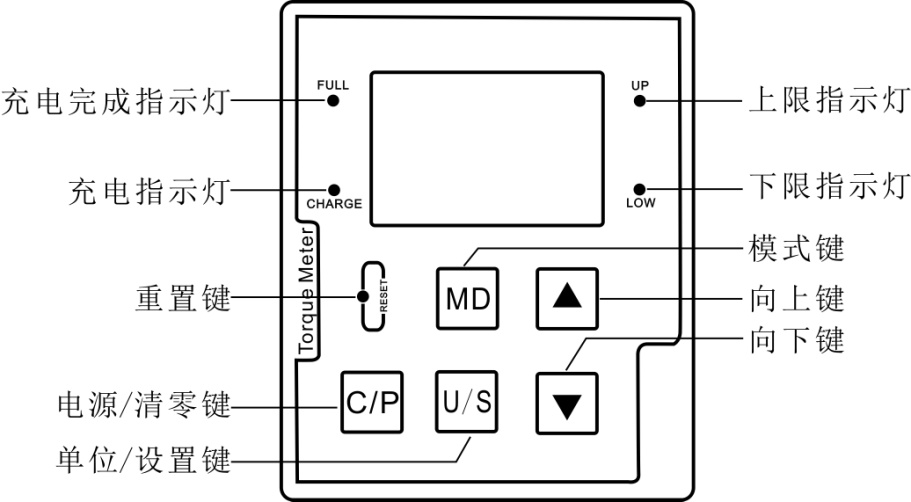

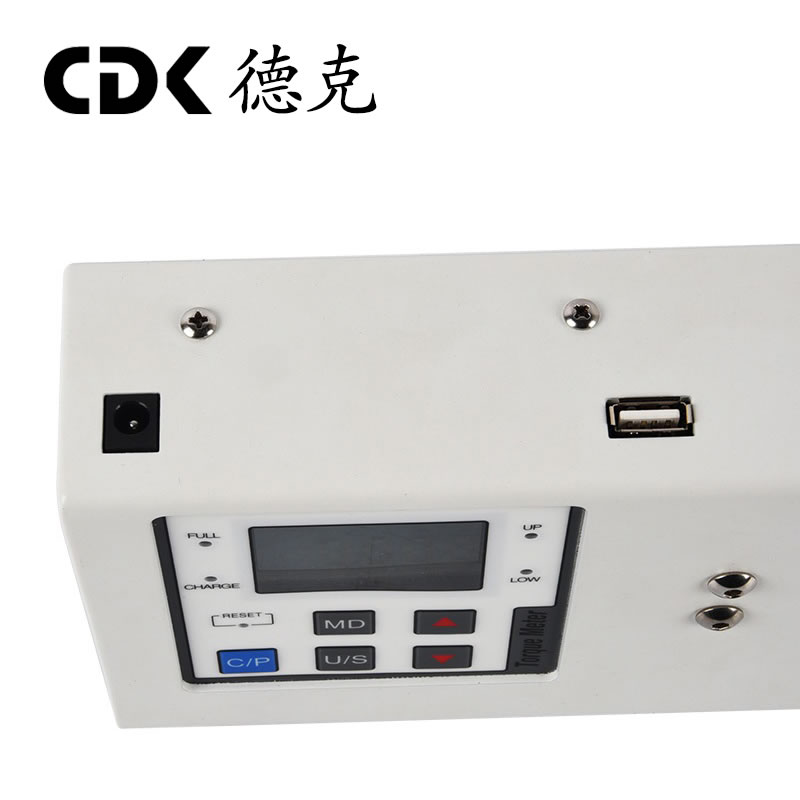

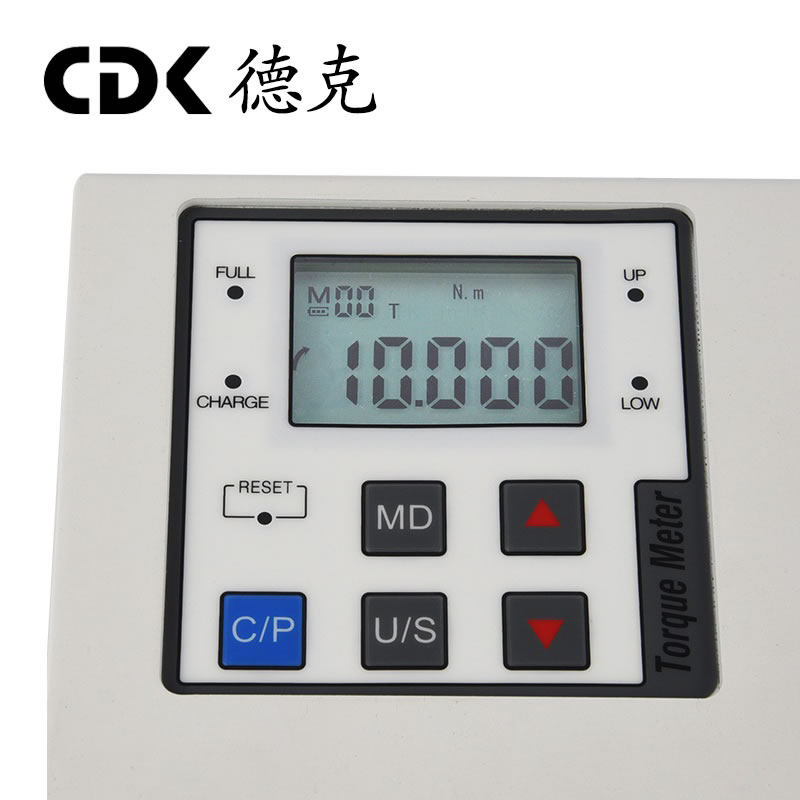

二、产品整体结构

三、菜单功能简介

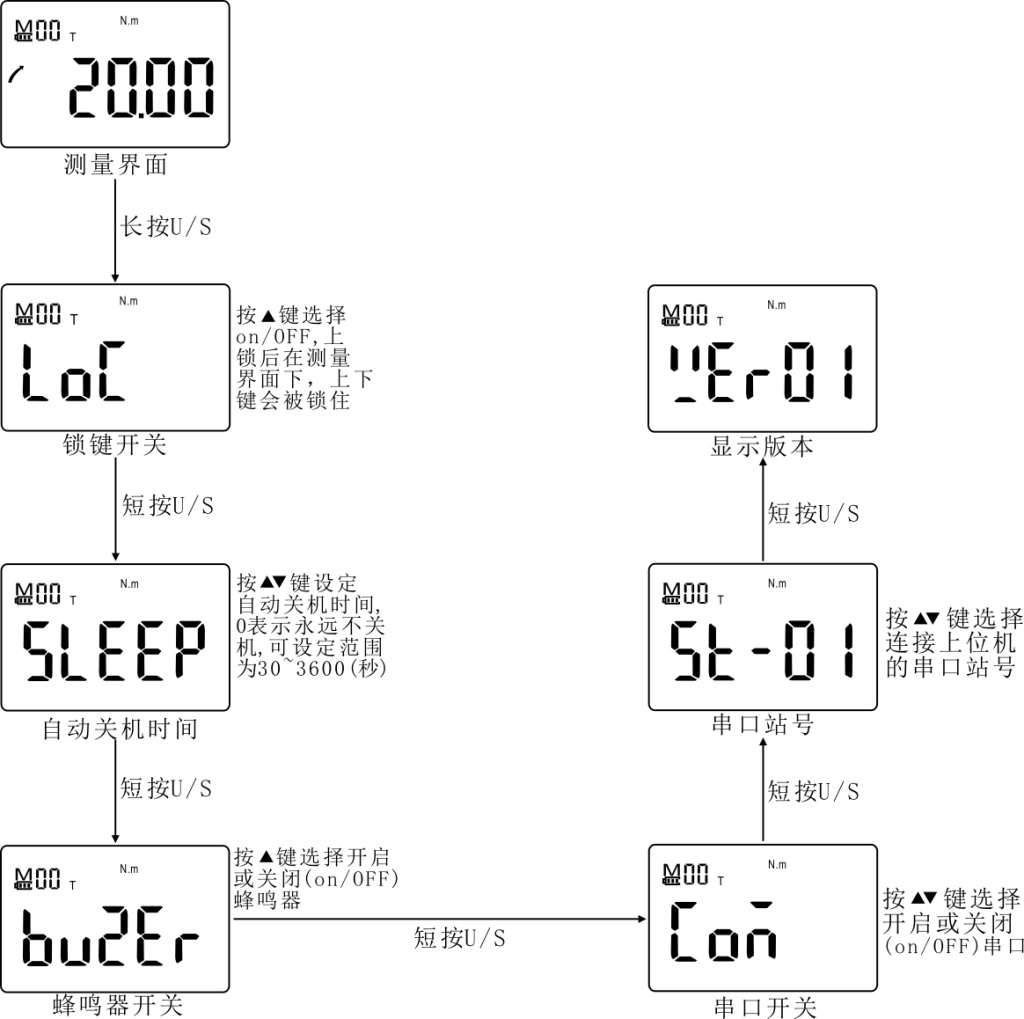

3.1系统功能设置

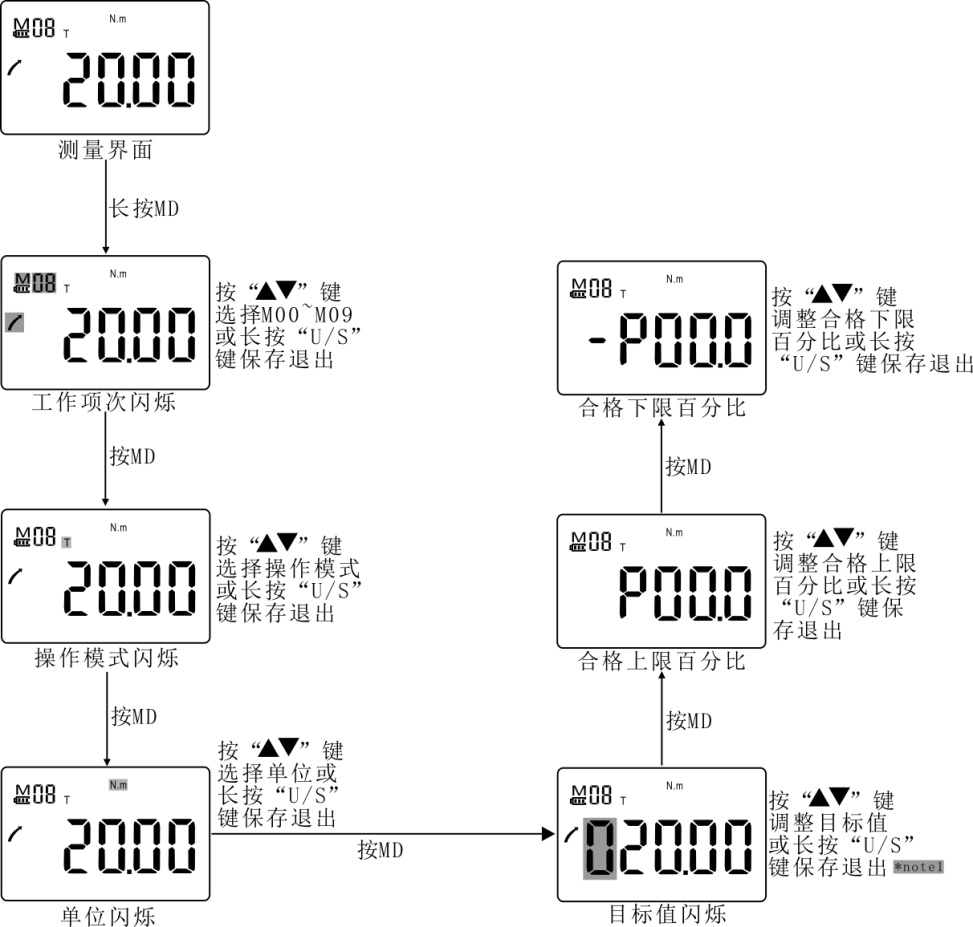

3.2 预设工作项设置

*NOTE1：目标值若设为满量程（例如满量程为20）时，上限百分比无法设置，目标值数值需在上限值和下限值之间。

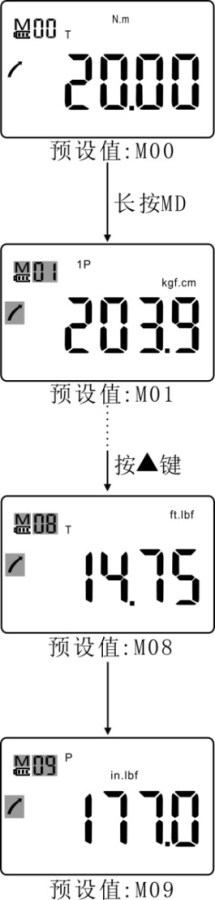

3.3 选择预设工作项

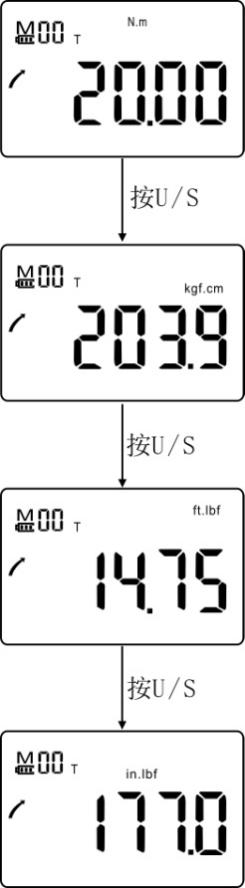

3.4 选择扭矩单位

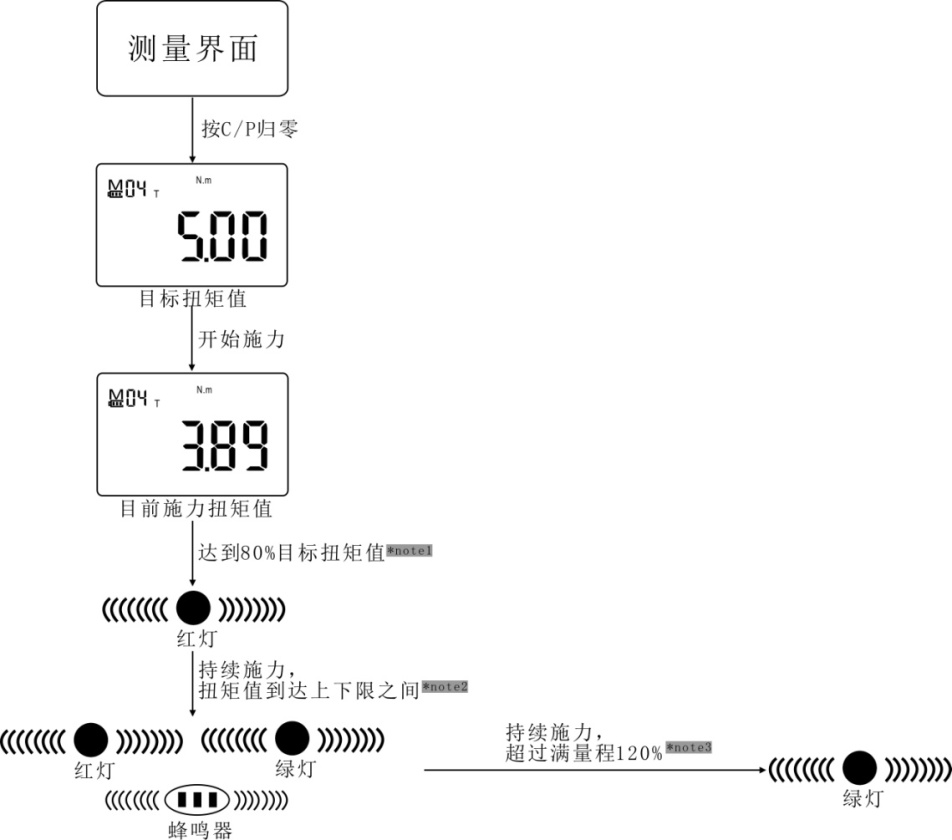

3.5实时模式操作步骤

*Note1:当施力扭矩值到达目标扭矩值的80%时，“LOW”红灯长亮。

*Note2:当施力扭矩值到达合格扭矩值时（高于下限值，低于上限值），“UP”绿灯和“LOW”红灯长亮且蜂鸣器长鸣。

*Note3:当施力扭矩值超出上限值时，“UP”绿灯长亮。

*Note4:当施力扭矩值超出满量程120%时，“UP”绿灯长亮。

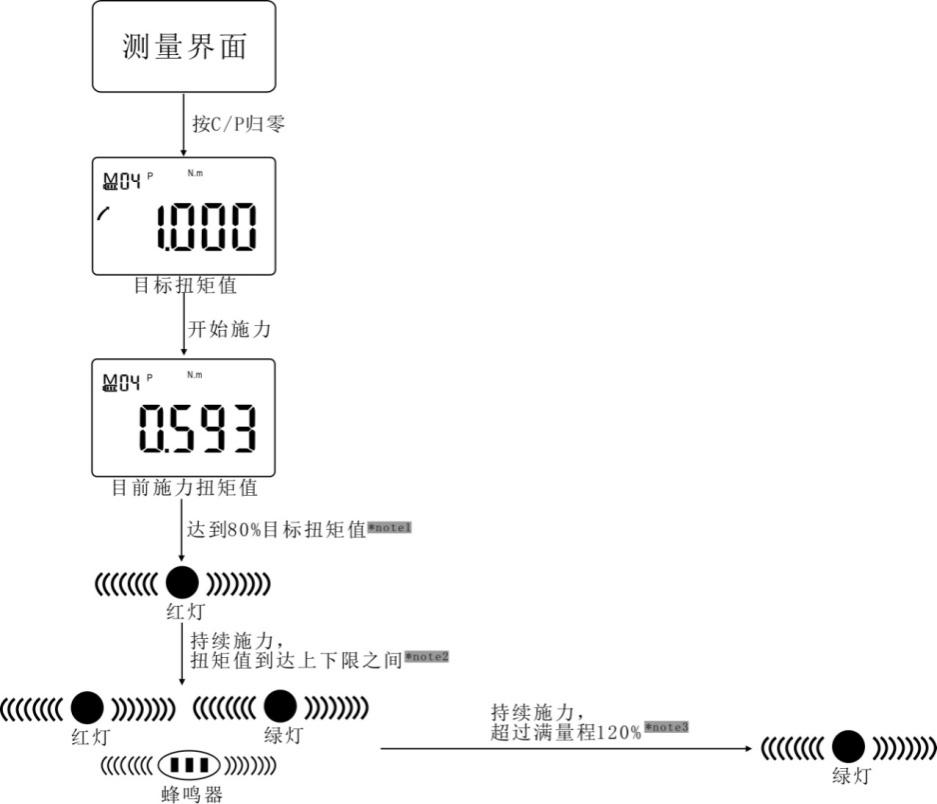

3.6峰值模式操作步骤

*Note1:当施力扭矩值到达目标扭矩值的80%时，“LOW”红灯长亮。

*Note2:到达合格扭矩值时（高于下限值，低于上限值），“UP”绿灯和“LOW”红灯长亮且蜂鸣器长鸣。

*Note3:扭矩值超出上限值时，“UP”绿灯长亮。

*Note4: 超出满量程120%时，“UP”绿灯长亮。

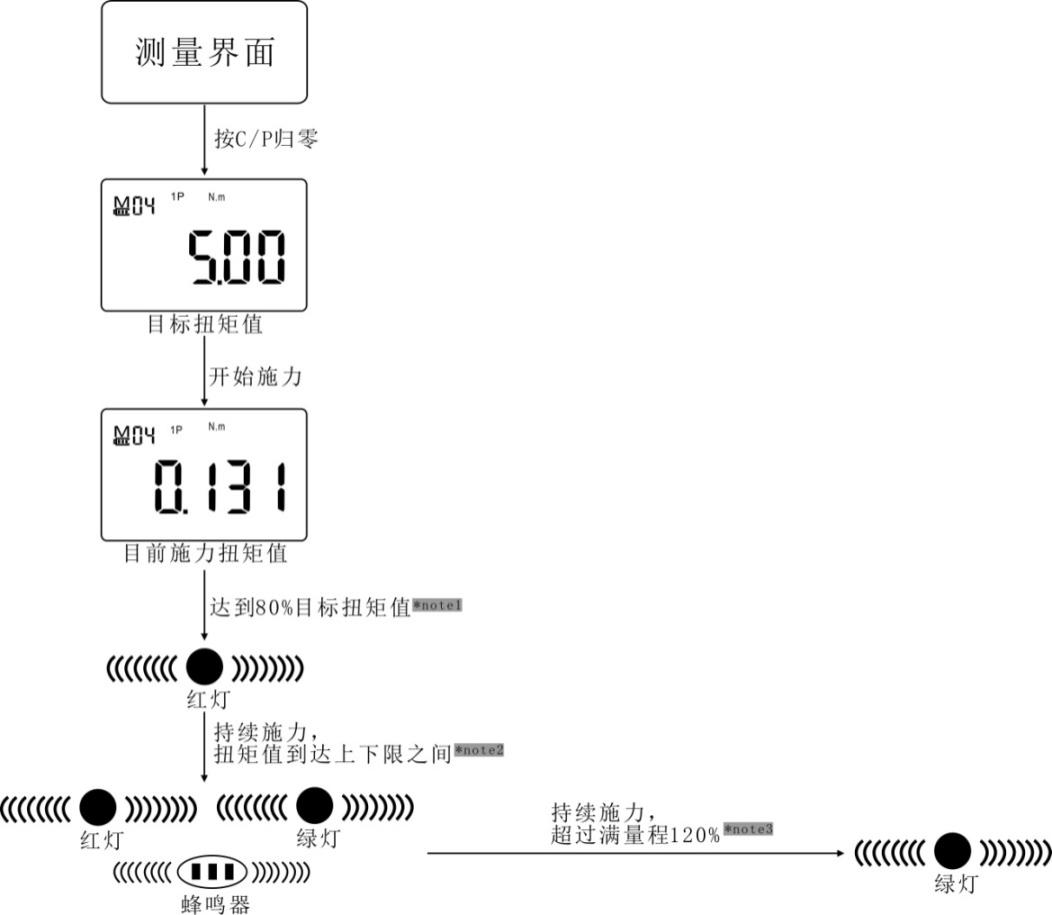

3.7第一峰值模式操作步骤

*Note1:：当施力扭矩值到达目标扭矩值的80%时，“LOW”红灯长亮。

*Note2:到达合格扭矩值时（高于下限值，低于上限值），“UP”绿灯和“LOW”红灯长亮且蜂鸣器长鸣。

*Note3:扭矩值超出上限值时，“UP”绿灯长亮。

*Note4：超出满量程120%时，绿灯长亮。

四、通信

为方便客户通信便利的需要，仪器采用Modbus协议与上位机通信。用户可以采用仪器上位机软件(非标配)通信，也可以采用modbus通用软件与仪器通信。

通信格式如下：

实时数据： Modbus 3x 地址: 00 32BIT Float

量程：  Modbus 3x 地址: 02 32BIT Float

工作模式单位： Modbus4x   地址02   16BIT  BIT  高8位工作模式低8位单位

五、保养及存储

5.1、为了维持良好精度，建议大约每一年需要重新校正一次。

5.2、使用超过满量程值可能会造成本产品损坏或丧失精度（超过满量程扭矩值110%）。

5.3、不要把扭矩测试仪当做敲击工具使用。

5.4、使用前请确定各组件已正确连接。

5.5、请勿重压LCD屏幕。

5.6、请勿使用有机溶剂清洁测试仪，如酒精或是油漆稀释剂。

5.7、请勿使用未经许可的插座或配件。

5.8、请勿试图拆卸或修理此测试仪，否则可能损坏测试仪。

5.9、在不使用测试仪时，此产品应存放在适当的位置。

5.10、不要用潮湿的手触摸电源插头，以避免造成触电之可能。

五、随机附件
