数显水果硬度计（AGY-15/30）使用说明书

感谢购买数显水果硬度计：

本仪器具有精度高、易操作、携带方便等优点。并可与专用试验台配合使用,以提高测量精度。（特别说明：GY系列水果硬度计有多种规格供用户选用，用户可根据所需测试产品的硬度值大小，选择相应规格的仪器。科学的使用测量范围为满量程的10%～100%，计量部门建议不要使用满量程的1%以下部分。）

一、功能特点：

1、数字显示，方便读取，精度高。

2、 重量轻，体积小，方便携带。

3、 标准果实硬度单位Kgf/cm2显示。

4、 采用3.7V锂电池供电，且电池有短路、漏电、过载保护，有低电量提示。此外，仪器十分钟无操作将自动关机。

5、 具有两种测量模式：实时、峰值自由切换。

6、 具有1套安装尺寸：适应国内外多数测试机台，方便用户安装到机台上使用。

二、技术参数：

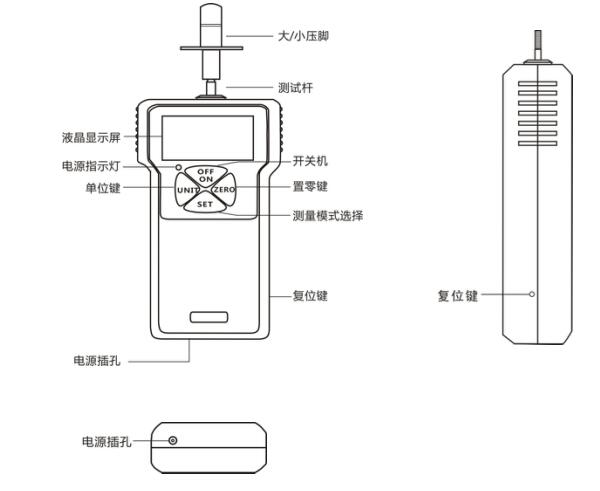

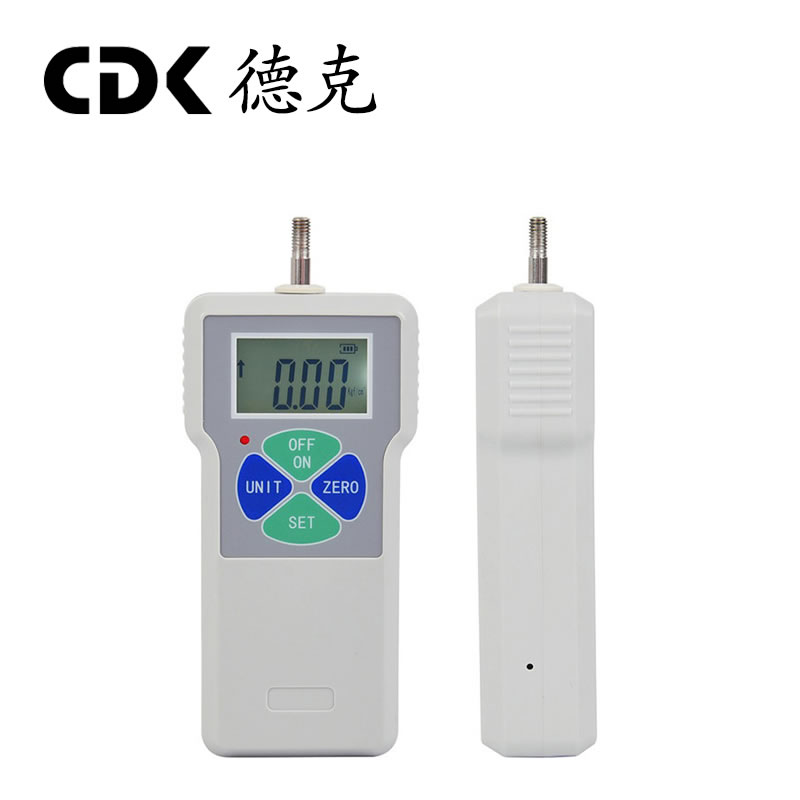

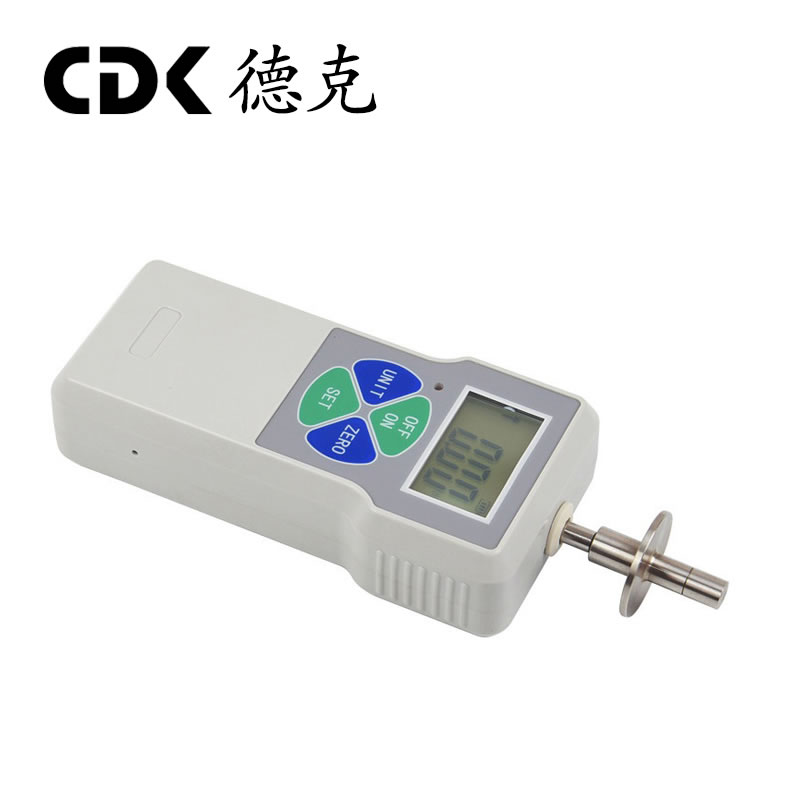

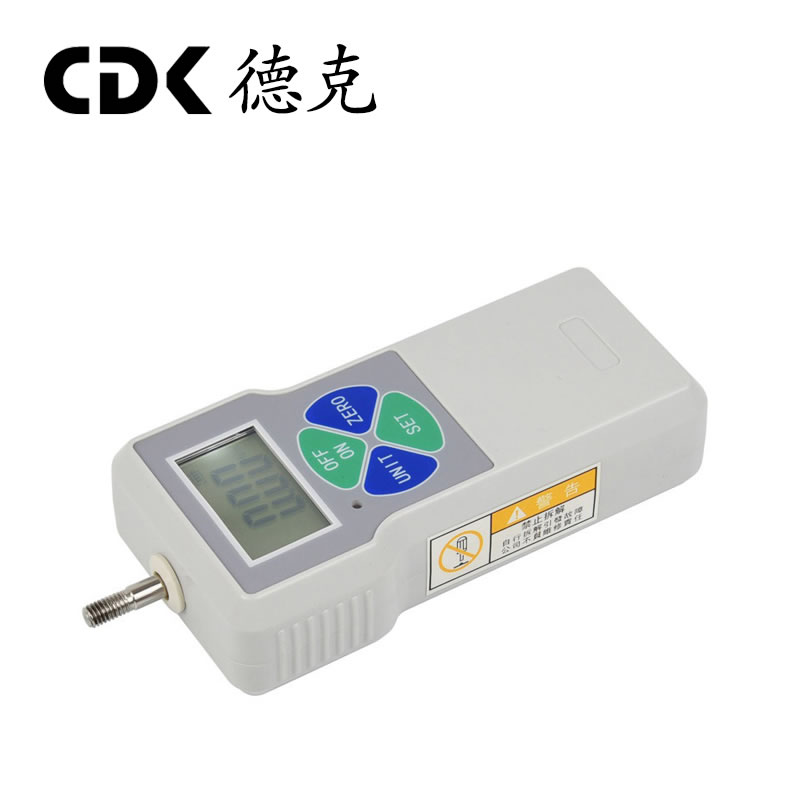

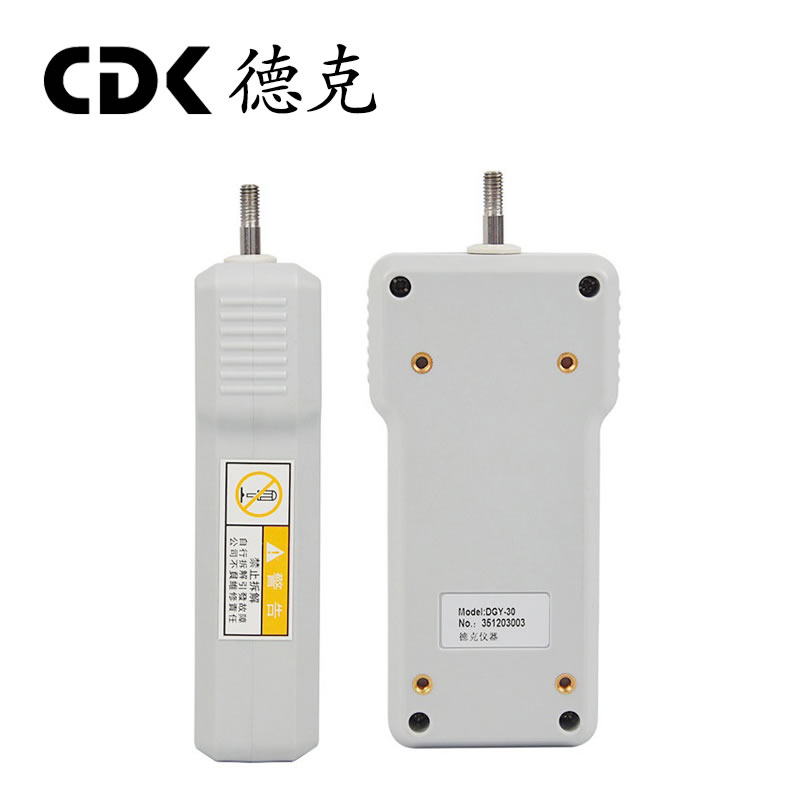

三、外形结构

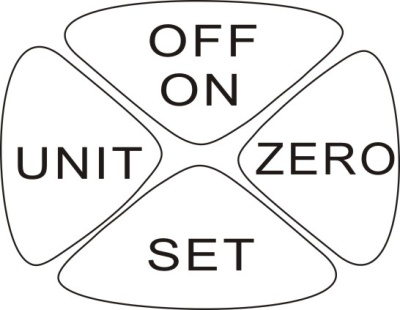

四、按键介绍

OFF/ON（“开机/关机”键）: 按此键时，电源打开，出现测量界面。关机时，再按此键即可关机。

ZERO（“置零”键）：在测量界面，按此键时，屏幕上的测试值会被清零。

SET（“模式切换”键）：按此键时，进入峰值测量模式。长按“SET”键4-5秒可进入设置项界面。

UNIT（“单位切换”键）：测量界面长按此键4-5秒后松开，屏幕数字显示翻转。

五、屏幕显示

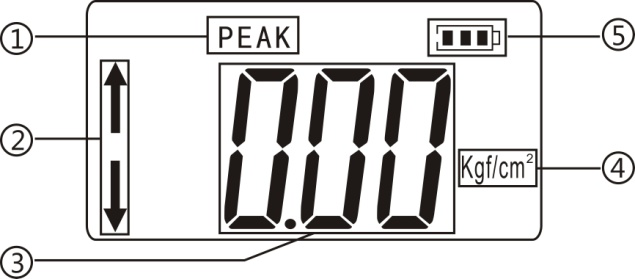

①、峰值模式：开机后，进入测量界面，按“SET”键，即可进入“峰值模式”，记录一个时段内测量到的最大硬度数值。

②、受力表示：硬度计不动，上方箭头显示为拉力，下方箭头显示为推力。

③、测量硬度值显示。

④、标准果实硬度单位显示：Kgf/cm2。

⑤、电量显示。

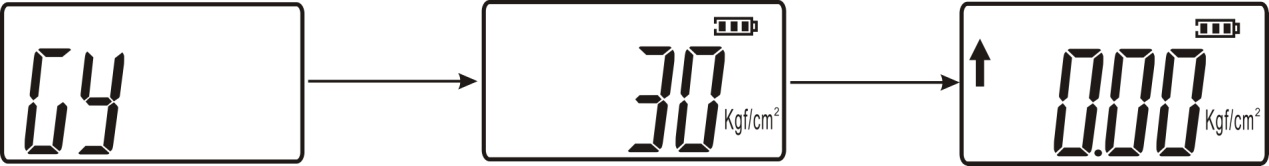

六、开机显示

七、功能介绍

a、设置项：

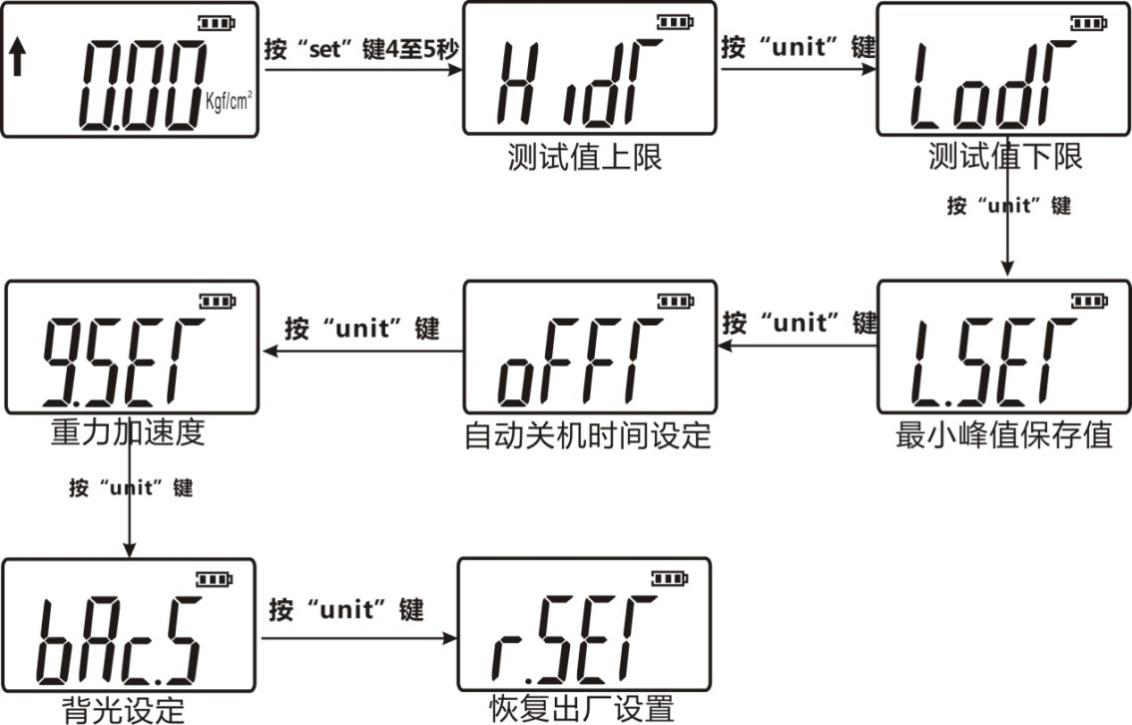

开机进入到测量界面后，长按“SET”键4-5秒，再放开，即进入设置界面，显示“HIDT”，再连续按“UNIT”，会依次出现其他的设置项：“LODT”、“L.SET”、“OFFT”、“G.SET”、“BAC.S”、“R.SET”,如下图所示

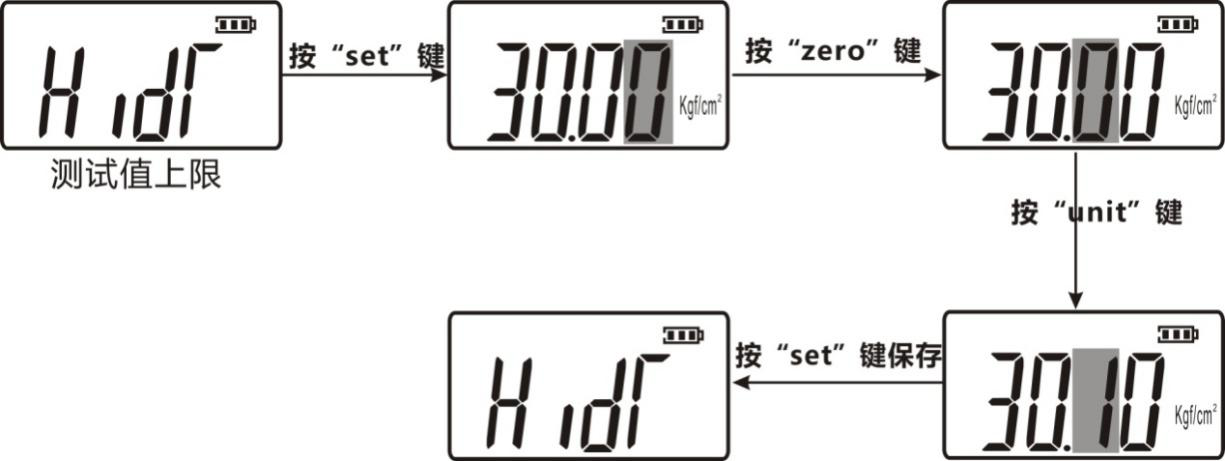

（HIDT）测试值上限设定：设定测试值上限，上限值默认状态满量程的100％。高于上限为超出范围，仪器会鸣叫。若想重新设定上限值，可用“UNIT”键和“ZERO”键设定。按“SET”键保存后自动回到设定项目界面。如下图所示：

（LODT）测试值下限设定：设定测试值下限，下限值默认为0。低于下限为超出范围，仪器会鸣叫。若想重新设定下限值，与上步操作大同小异，用“UNIT”键和“ZERO”键设定。按“SET”键保存后自动回到设定项目界面。

（L.SET）峰值最小保存值:最小峰值保存值，峰值模式下，当前值小于该值时，峰值将不被保存。

（OFFT）自动关机时间设定：在此设置项目下，用“UNIT”键和“ZERO”键设定，可设定1分钟到9999分钟自动关机，也可设定“00”不自动关机。如选不自动关机，选定后按“SET”键完成设定。即返回到选项界面。仪器默认设置为10分钟。

(G.SET) 重力加速度设定：用户可根据本地区的位置设定重力加速度值，默认值为9.800。

（bAC.S）背光功能设定：在此设置项目下，用“UNIT”键选择，若选择“(YES)”表示开启背光功能，选择“（NO）”表示关闭背光，选定后按“SET”键保存并返回到设置项目界面。

（R.SET）恢复出厂设置功能：在此设置项目下，按“SET”键即可恢复出厂设置，机器关机。若使用机器重新开机即可。

八、测试操作步骤：

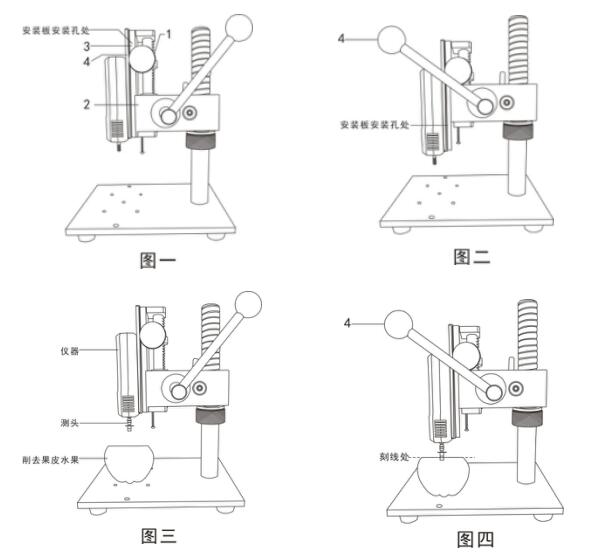

1、数显表安装在测试机台上的具体操作步骤(测试机台另购)：
A、用4个M4*6内六角圆柱头螺钉将数显表安装在转接板上。

B、旋松“调节手柄1”，使其下滑至“机箱2”上端面（此时“安装板3”上方2个M3孔位露出）。用2个M3*6十字槽盘头螺钉穿过“安装板3”上方2个M3孔位，将转接板和“安装板3”固定一起上。最后，旋松“调节手柄1”，将其调回原位，再旋紧“调节手柄1”将其固定。（如图一）
C、对“手柄4”实力，使其延顺时针方向运动（此时“安装板3”下方2个M3孔位露出）。用2个M3*6十字槽盘头螺钉穿过“安装板3”下方2个M3孔位，将转接板和“安装板3”紧固。（如图二）
D、按上两步操作方法操作，将四颗螺钉都旋紧。

2、选择标配的压脚，将其安装在数显表对应位置。（如图三）

3、测量前：首先将待测水果削去1cm2左右的果皮。测量时，使待测水果中心与仪器压脚成一直线，这样可使测试的数值更准确。（如图三）

4、开始测量：按“ON/OFF”键打开电源，待液晶显示屏显示为稳定后，按“SET”键进入峰值测量模式（若显示不为零时，按“ZERO”键清零）。对手柄4加力，使压脚压入被测水果的果肉处（均匀压入），至刻线处为止，完成测量后，屏幕所显示的数值为该水果硬度值。（如图四）

5、测试完成后，卸下负荷，关闭电源，取下夹具，将各物件清洁后放回工具盒内，以备下次使用。

九、安全注意事项

1、 注意事项：

a、 购此仪器，若仪器电量不足需先充电4~6个小时，方可进行正常使用。

b、 如果操作错误，可能会损坏本仪器或导致严重的事故。本说明书中指出了预防事故发生的重要事项和仪器的使用方法，请在使用前仔细阅读此说明书，阅读后妥善保存，以备下次阅读。

警告事项：

a、在破坏性测试时，应戴上保护面具和手套以防测试过程中发生的飞溅物质伤及人体。

b、不要使用已损坏或严重弯曲变形的测头。

c、不要超出最大量程来使用本仪器。否则可能导致传感器损坏，甚至发生事故。

d、当测试值超过满量程的100％时，蜂鸣器会连续鸣叫，此时请快速解除所加之负荷，或降低负荷。

3、解决死机状态：当仪器意外死机时，用硬物小圆杆按仪器的右侧有个标示为“复位”键快速复位关机即可。

4、安全事项：

a、请使用配套的充电器充电，否则会引起电路故障，甚至引发火灾。

b、不要使用充电器额定电压以外的电源，否则可能会引起电击或火灾。

c、不要用湿手拔出或插入电源，否则可能导致触电。

d、不要拉拽充电器的电源线来拔出插头，以免电线被扯断而遭电击。

e、请用柔软的布来清洁本机。将布浸入泡有清洁剂的水中，拧干后再清除灰尘和污垢。注意：不要使用易挥发的化学物质来清洁本机（如挥发剂、稀释剂、酒精等）。

f、请勿在以下环境中操作本机

①潮湿的环境     ②多尘的环境      ③使用油或化学品的地方    ④周围有震源的地方

g、请在规定的温湿度范围内使用及储存，否则可能造成仪器故障。

h、不要自行拆卸修理或改造本机，这些行为可能引起仪器永久性故障。

i、其他安全生产需注意的未尽事项。

J、仪器送修前确认项目

十、装箱单

尊敬的客户：

您好！非常感谢您选购本公司数显式水果硬度计，当您购买时请先核对一下配件是否齐全。
