YYD -1茎秆强度测定仪使用说明书

一、概述

1.1 主要用途及适用范围

茎秆强度测定仪也可以称之为抗倒伏测定仪。它主要是利用压力传感器来检测茎秆的弯折性、抗压强度、穿刺强度等。通常玉米、高粱、烟草等茎秆的强度是决定抗倒伏能力的一个主要因素，长期以来玉米、高粱、烟草的倒伏给此类作物的机械化收割造成很大的困难，以现有机械化收割水平来说，会造成大量的作物浪费；另外，玉米倒伏会导致光照不足，使其产量受到极大的限制。该仪器适用于农业遗传育种部分。

二、功能特点

2.1 可连接电脑测试，并可保存、打印，做各种分析，还可显示位移、压强等参数；

2.2 特大记忆储存功能：能存储447个测试值；

2.3 大屏幕液晶显示：有背光功能（背光适合夜间适用），并具有屏幕数字正、倒反转功能；

2.4 自动关机时间设置：自动关机时间设置可设定为10分钟到90分钟自动关机；

2.5 电池容量显示：分3格、2格、1格，电量过低时仪器自动关机。

三、技术参数

3.1 型号：YYD-1；；

3.2 最大负荷：500N（N、Kg和lb三种单位可自动转换）；

3.3 分辨率：0.1N；

3.4 精度：±0.5%；

3.5电源:充电电源：220V/AC；电池连续工作时间：6～8小时；

3.6 稳定性:温漂：0.2uV/℃（0-60℃）；零漂：≤ 0.1%/8小时/FS；

3.7 标定范围：满量程标定；

3.8 环境温度：0～+60℃；

3.9 环境湿度：≤ 80%；

3.10 允许过载：150%；

3.11供电方式：5 号镍氰电池组 /220V AC 充电 4～6 小时。

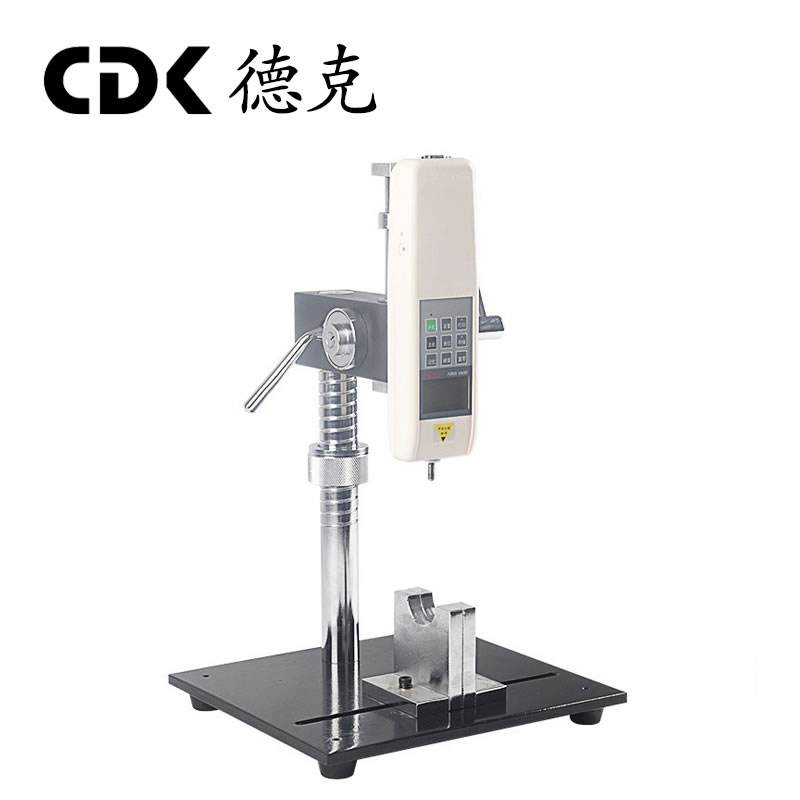

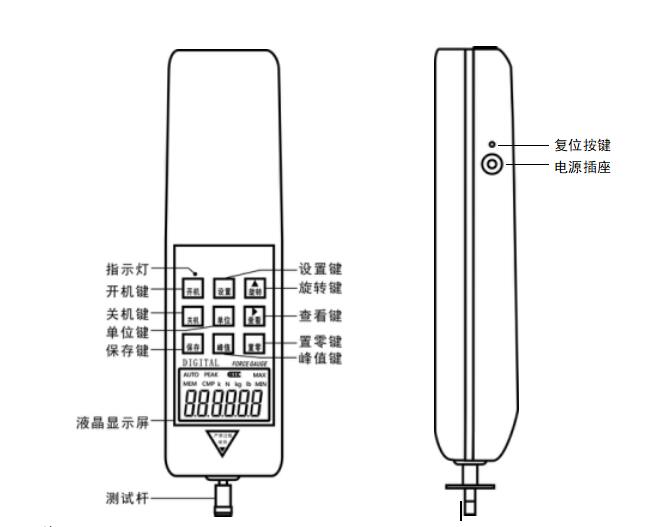

四、结构示意图

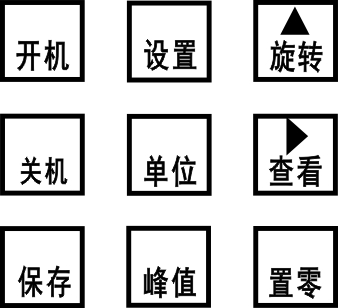

五、按键说明

5.1 “开机”键：

按此键时，电源打开，型号会显示出来。开机后，在按“置零”键清零前，屏幕上可能会有类比信号的零点漂移数值显示，只需按“置零”键清零即可。

5.2 “关机”键：

在开机状态下，按此键时，电源关闭，但储存的保存数据不会消失。在开机启动时（也就是显示型号且未显示测量界面0.0时），此时按关机键是无法响应的。

5.3 “保存”键：

在峰值测量界面状态下按此键可使屏幕上显示的测试数据被储存起来；在功能设置界面状态下按此键可保存设置的参数。当机内有测试数据被储存时，“MEM”显示。本机可储存447个数据。

5.4 “峰值”键：

每按此键一次会有“PEAK”显示、“AUTO PEAK”显示或“PEAK”消失的切换—亦即峰值保持、峰值保持自动解除、负荷实时值模式的切换。

5.5 “单位”键：

按此键可执行计测单位的切换，可循环显示N（牛顿）、kg（公斤）、lb（磅）三种单位。在测试数据显示状态下, 也可完成同一数值的单位换算。

5.6 “设置”键：

在实时测量界面按此键可进入设置项界面；在设置项界面时，按此键可进入需要的设置选项。

5.7 “旋转”键：

此键只在测试界面有效，当按下此键时，屏幕显示的测量值将翻转180度。

5.8 “查看”键：

按此键时，存储的测试数据会依次被调出来显示于屏幕上，此时“MEM”字样闪烁——首先显示保存次数，2秒后自动显示保存数据。按“置零”键可返回测量界面。

5.9 “置零”键

按此键时，屏幕上的测试值会被归零。注：对仪器进行清零操作时，只能在实时测量模式下，在峰值，及自动峰值下无法对仪器进行清零操作。

※ 选用较轻的夹具或解除所加的负荷，再次清零。

※ 在“查看”界面，按住此键4秒钟，存储的测试数据可以全部清除（某些状态下可能无法清除，则关机后重新开机再执行此功能，即可清除全部保存数据）。

六、其它功能说明

6.1 打印功能说明

此功能可将存储的测试数据通过数据线输出至电脑打印出来。

 a、首先运行随机携带的CD光碟，将光碟里的文件夹打开后点击“数据导出程序”文件，再点击“setup.exe”文件，然后点击“下一步”     一直点“下一步”    “完成”。

b、将此仪器用数据线与电脑连接，在仪器为开机的状态下，待液晶显示屏上显示为零时，双击桌面上的“测力计通信软件3.0.exe”快捷键，后在弹出的窗口中点击“接收”，存储的测试数据通过数据线输出至电脑。数据接收完毕，点击“打印”，在弹出窗口中点击打印，即可打印。

6.2同步测试功能说明

此功能可显示测试时的同步测试曲线、数据等功能。

 a、首先运行随机携带的CD光碟后，将光碟里的文件夹打开后点击“同步测试软件”文件，再点击“安装.EXE”文件，然后点击“下一步”     一直点“下一步”    “完成”。

b、具体操作步骤，请下载本公司主页中的常见问题栏中“数显式推拉力计同步测试功能演示”，参照此演示的操作即可。

6.3解决超载状态说明

当开机报警、显示数据无法清零时，此时为电池电量不足或严重过载状态。

    处理方法：

a、充电；

b、长按“设置”键4秒钟以上，仪器会自动关机，关机后再按“开机”键开机，恢复出厂设置（若无法恢复时，需返厂更换传感器）。

6.4 解决死机状态说明

当测定仪表死机时，按测定仪左侧的 “复位”键即可。

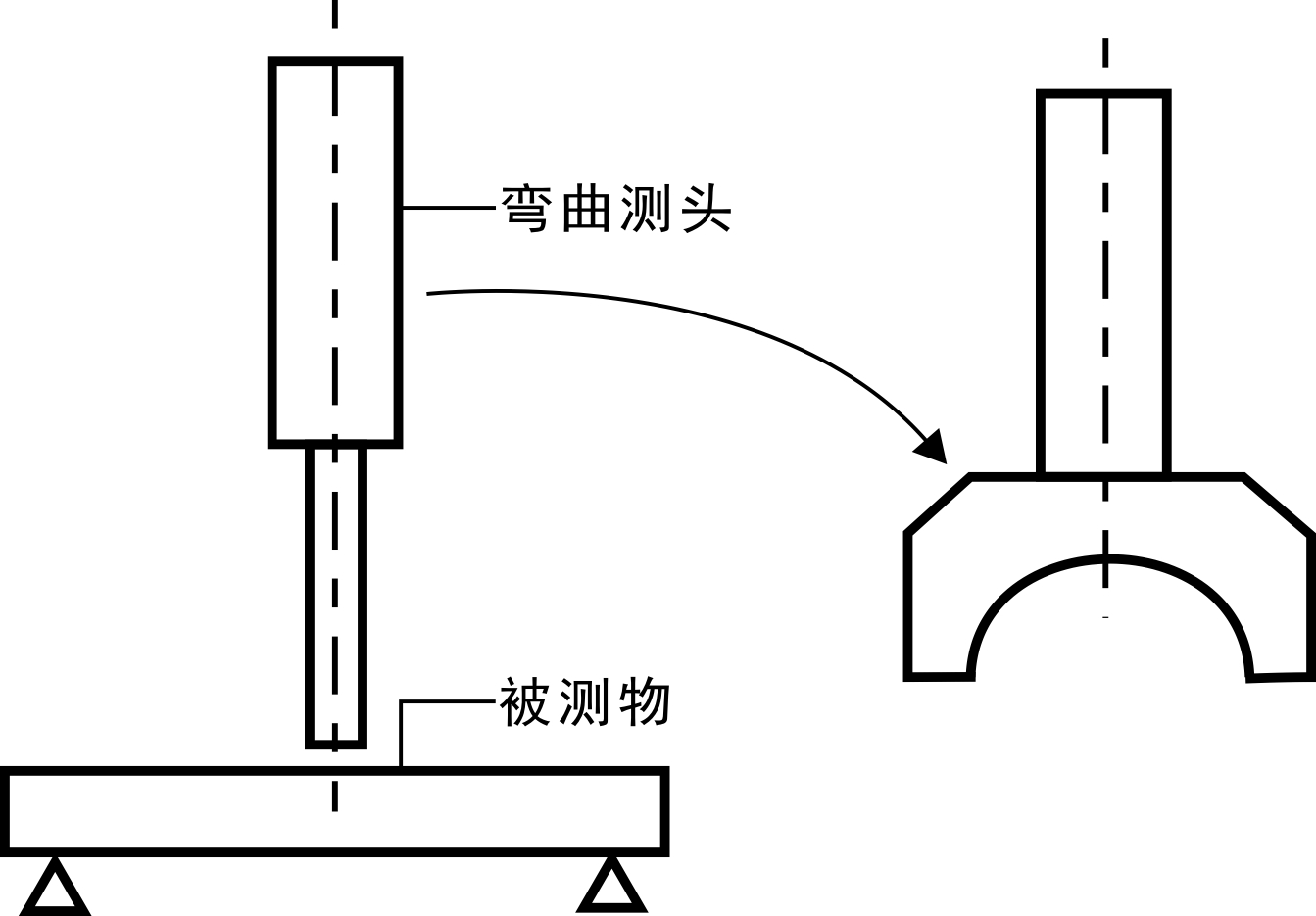

6.5 茎秆弯折性能测量

主要测量茎秆弯折性指标，可分为植物四个生长期测量：1、开花期；2、半仁期；3、乳熟期；4、蜡熟期，从而判断茎秆的抗倒伏能力。如下图所示：

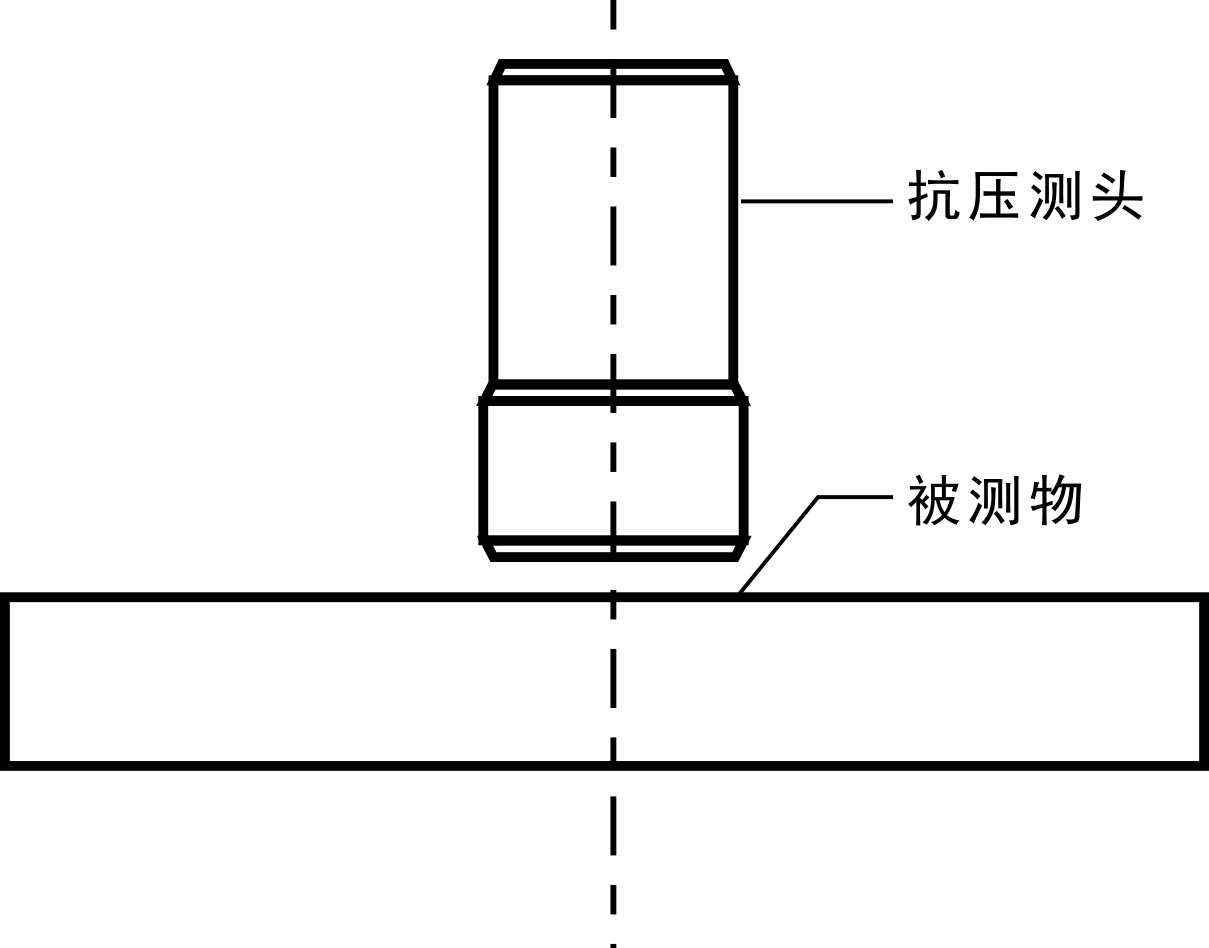

6.6 茎秆抗压强度测量

主要测量茎秆径向抗压强度，以判断茎秆的脆性指标（测头面积为1平方厘米）如下图所示：

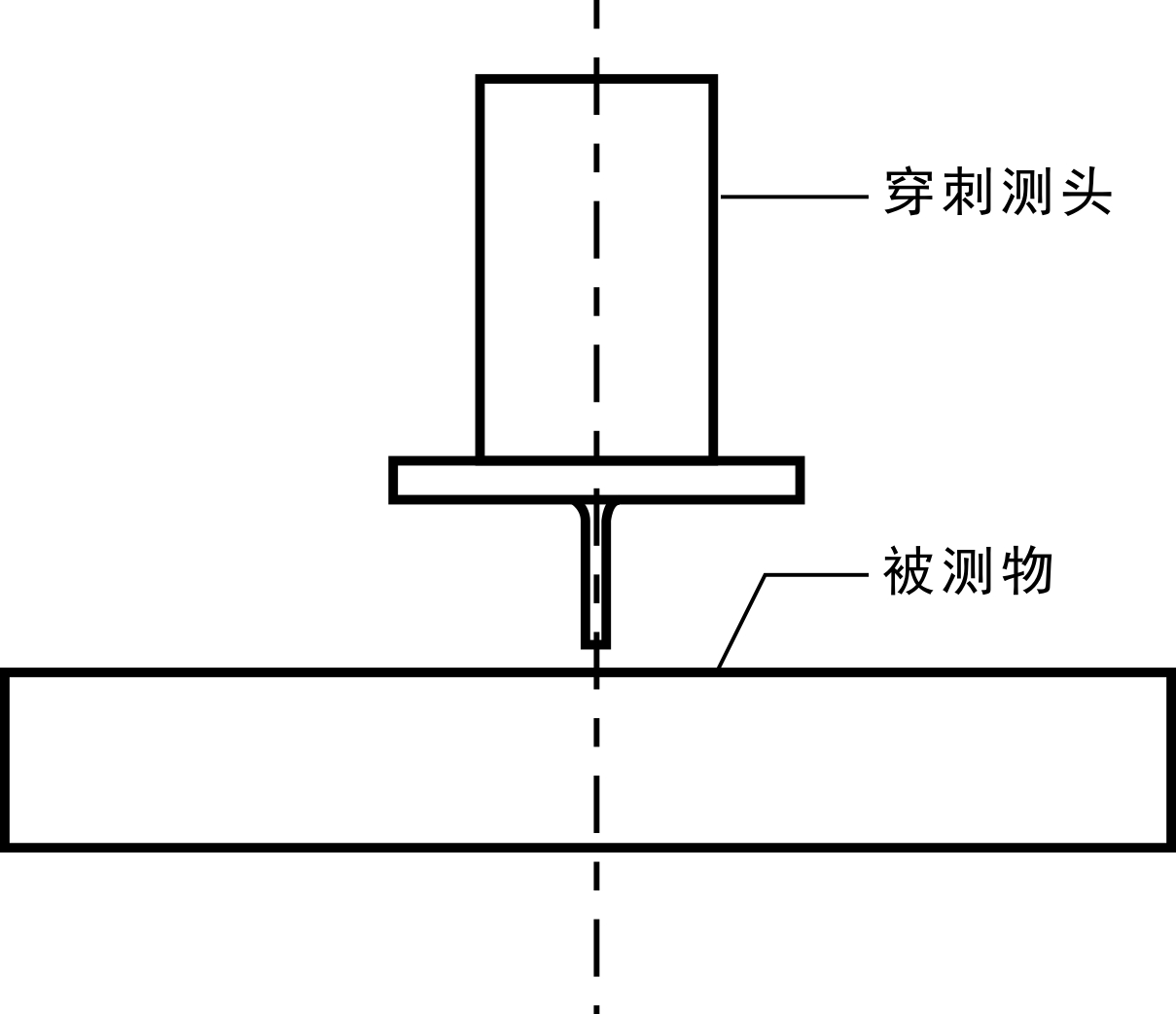

6.7 茎秆组织结构强度测量（穿刺法）

主要测量茎秆材料的组织结构和截面几何参数的抗穿刺能力（测头面积为1平方毫米）如下图所示：

七、测试操作步骤（可参照具体操作步骤可参照随机携带的CD光碟）：

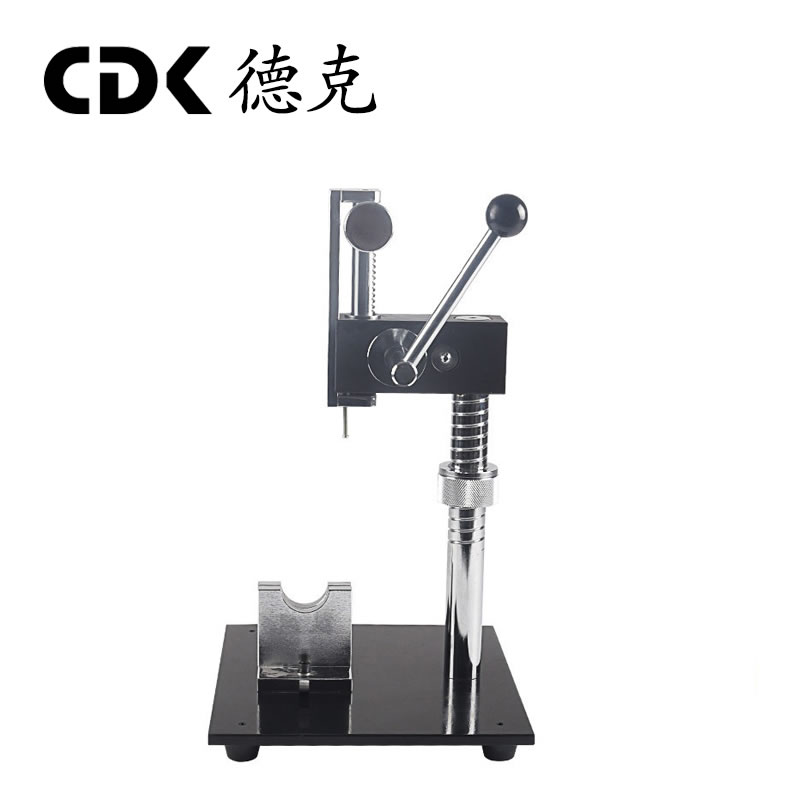

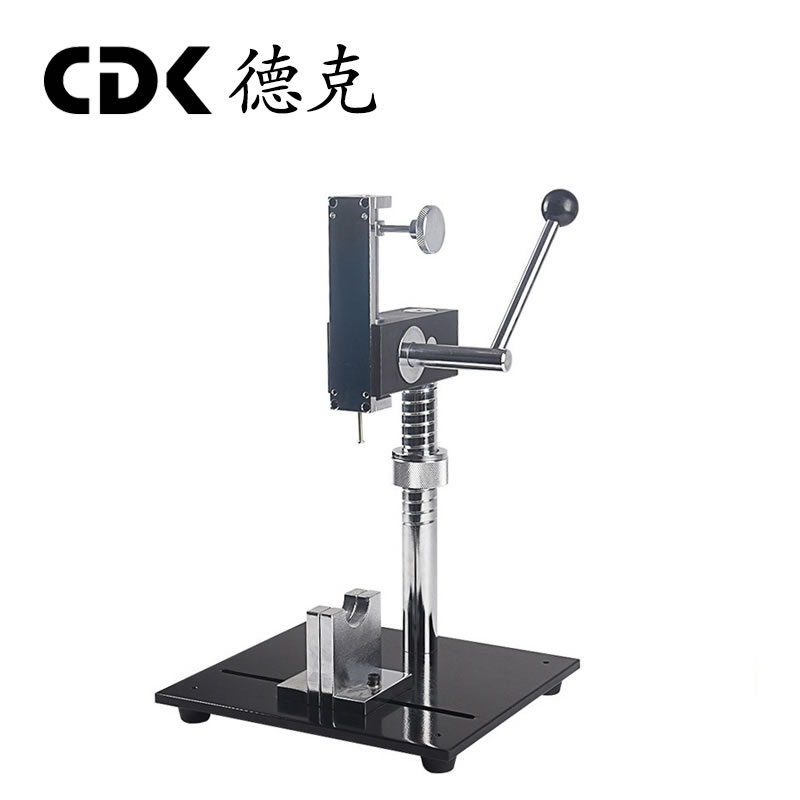

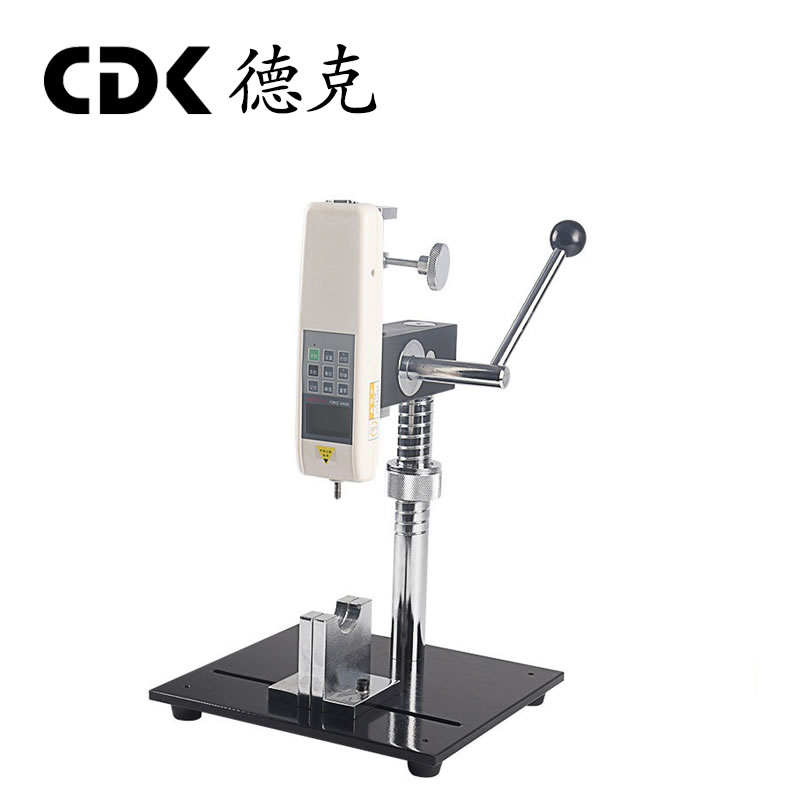

1、测试时，将测定仪表装到测试台上，具体步骤如下：

a、先将锁紧手柄松开，使安装板调向机台侧面；而后再用锁紧手柄将其锁紧；

b、将上调节手柄松开，将其滑下与机箱接触，方能使安装板上方两个安装孔露出；再用安装螺钉与弹垫将测力计的上方两孔安装在安装板上（旋紧）；后将上调节手柄滑回原处使其锁紧；

c、先将下调节手柄松开，将手柄压下后，将下调节手柄滑向机箱与其接触，方能使安装板下方两个安装孔露出；再用安装螺钉与弹垫将测力计的下方两孔安装在安装板上（旋紧）；后将上调节手柄滑回原处使其锁紧；

d、最后将锁紧手柄松开，使安装板调回原处（机台正面）；而后再用锁紧手柄将其锁紧即可。

2、将测头安装在测定仪表上的螺杆上；

3、将两块相同夹具分别放入茎杆强度测定仪机台上的两侧，使被测物的中心与测头的中心在同一直线上；

4、旋转测试台上下调节螺母，使夹具能与被测物件接触；

5、再按“开机”键打开电源，即可开始进行测试；

6、强度测定仪上所显示的数值即为所得的强度值。

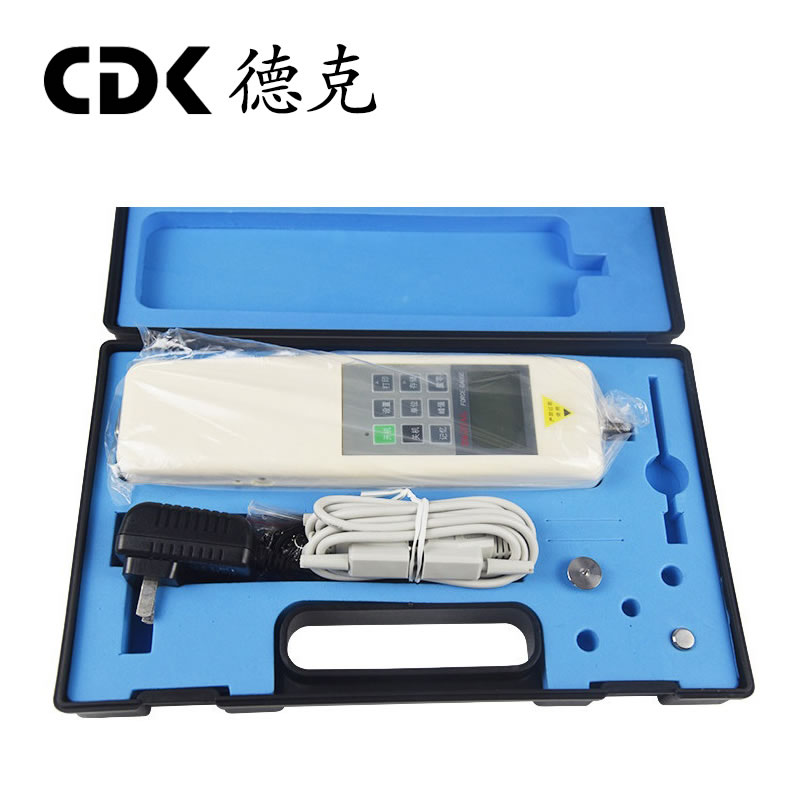

八、装箱单

尊敬的客户：

您好！非常感谢您选购本公司的茎秆强度测定仪，当您购买时请先核对以下配件是否齐全。
