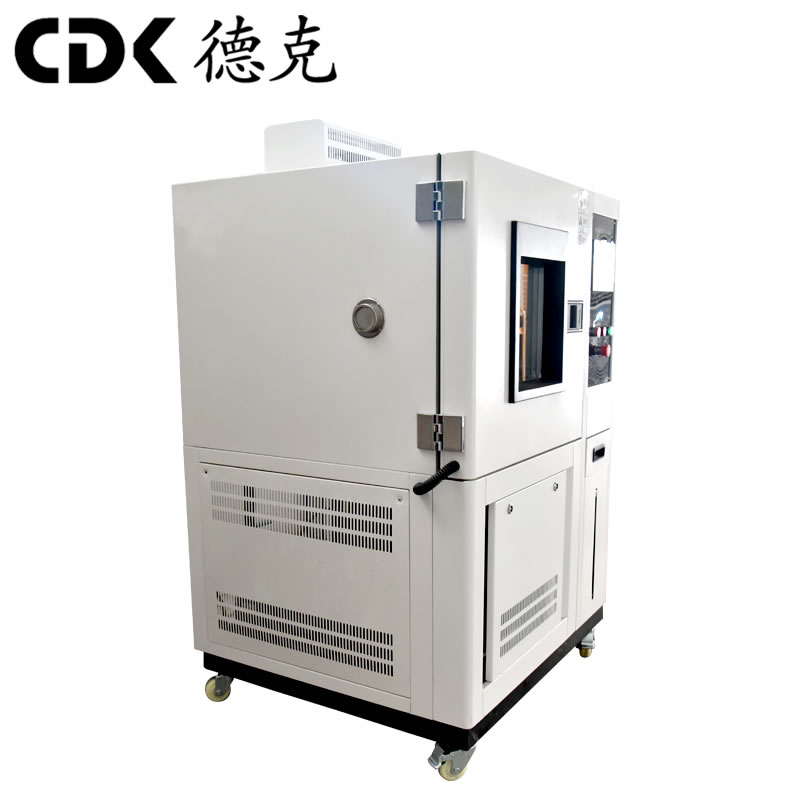

高低温交变湿热试验箱

高低温交变湿热试验箱

感谢贵单位购买本公司的产品。

为使你从速掌握本产品的正确操作方法，维护保养常识，一般故障的排除对策，请首先阅读并充分利用本使用说明书，以期长久保持本产品的性能。

开机时，请务必遵循说明书要求的注意事项。

一、 【概   述】

v 产品特点

高低温交变湿热试验箱的温度控制器采用TH7110系列宽屏面板液晶显示可编程温控仪,既可定值运行，也可程序运行，操作简单方便。制冷机组采用法国泰康机组。试验箱配备电热镀膜真空观察窗，能有效解决观察窗凝露问题。试验箱采用整体一体化拼装结构，外观美观大方。

v 主要用途及适用范围

高低温交变湿热试验箱主要用于检验试件的温湿度应力，可用于航天、航空、电子、冶金、石油、化工等行业。

v 依据和使用标准

 试验箱设计及制造满足以下试验标准及方法

² GB2423.1-89      试验A 低温试验方法

² GB2423.2-89      试验A 高温试验方法

² GB/T2423.3-93    试验Ca恒定湿热试验方法

² GB/T2423.4-93    试验Db交变湿热试验方法

² GB2423.34-86     试验Z/AD温湿度组合循环试验方法

² GJB150.3.4.9-89  高温试验、低温试验、湿热试验方法

² GB10586-89       湿热试验箱技术条件

² GB10592-89       高低温试验箱技术条件

 二、【技术参数】

v 温度  范围：  -40～+150℃

v 工作室尺寸：  400×500×500（mm）(深×宽×高)

v 温度均匀度:   ≤2.0℃

v 湿度  范围：  20%～98%R.H

v 电   源：  AC220V、50Hz

v 功      率:   6kW

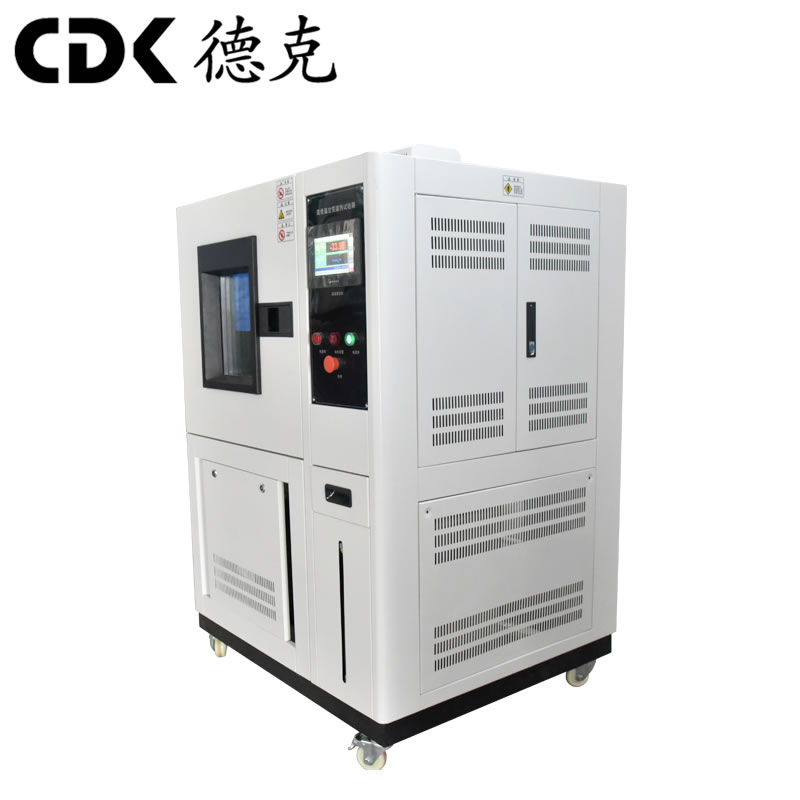

三、【结构特点及工作原理】

v     本高低温交变湿热试验箱箱体采用整体结构。内板为1.0mm厚的SUS304不锈钢板，外板为1.2mm厚的冷轧钢板，表面静电粉末喷涂，中间填以100mm厚的岩棉作保温层。

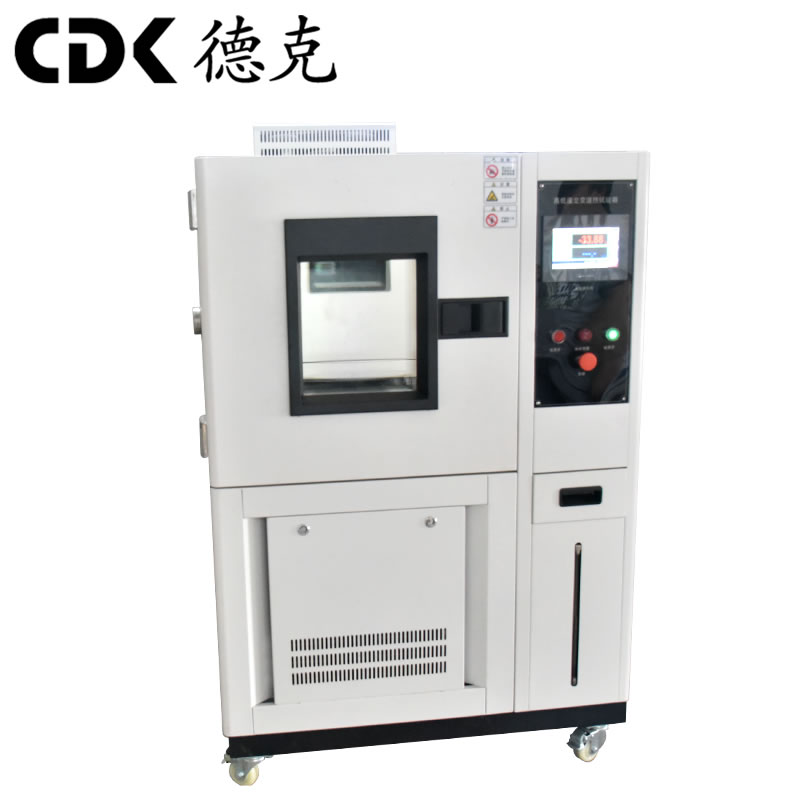

v     试验箱上部为工作室，右侧为电器控制室；下部为制冷机组，下部右后方小门内装有加湿用储水桶，大门中间安装有导电膜加热玻璃视窗，保证在低温及高湿状态下能有效观察试件状态。

v     本高低温交变湿热试验箱的控制系统采用威硕TH7110系列宽屏面板液晶显示可编程温控仪、PLC可编程控制器及无触点固态继电器，可对试验箱的温湿度进行程序控制，并可对温湿度试验曲线进行无纸化实时记录及保存。（最长100天）

v  高低温交变湿热试验箱具有多重安全防护功能：

² 超温保护功能；

² 缺水保护功能 ；

² 压缩机过载保护器

² 压缩机过压保护。

 四、【安装及使用】

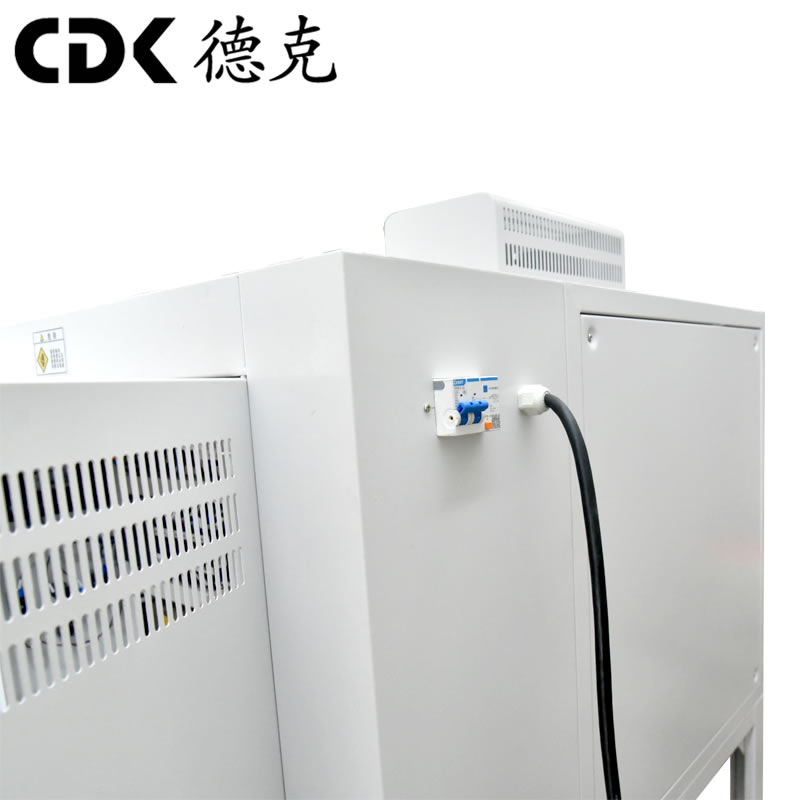

v 接通外部总电源开关。

v 可编程控制器屏幕有显示。

v 箱体右下方水箱内装满蒸馏水。

v 按电源“开”,仪表屏幕亮。

v 在控制器上设定温湿度运行程序。

v 需照明时按“照明”开关。（高温时请勿长时间开启照明灯）

v 关机时先关闭仪表运行开关，再按电源“关”按钮。

五、威硕TH7110彩色液晶触摸屏温湿度控制器介

1. 可执行1000段模式（每段可设1000步）；

2. 全部反复:最多999次（可无限反复）；部分反复：最多99次/可以程序连接；

3. 每段可设定0—99小时59分钟；

4. 每组设定可部分循环1—499回或全部循环1—499回；

5. 微电脑PID自动验算和自动调整功能；

6. 可选择定值，程序控制；

7. 执行定值时可任意更改执行条件值；

8. 具有超温、风机过载等报警功能；

9. 记忆型多功能控制，加热输出自动调节；

10. 内含记录功能(并可存储100天的历史数据)可分析、打印、储存；

11. 配有USB接品1个，通讯接口1个，可与电脑连接；

12. 8点故障报警输入；

13. 10点控制输出信号RUN/STOP.TS1—TS2；

14. 温度上限偏差报警TS1；

15. 温度上限绝对值报警TS1—TS2；

16. 实现高精度（0.1%）高性能；

17. 辅助输出状态的运转画面显示；

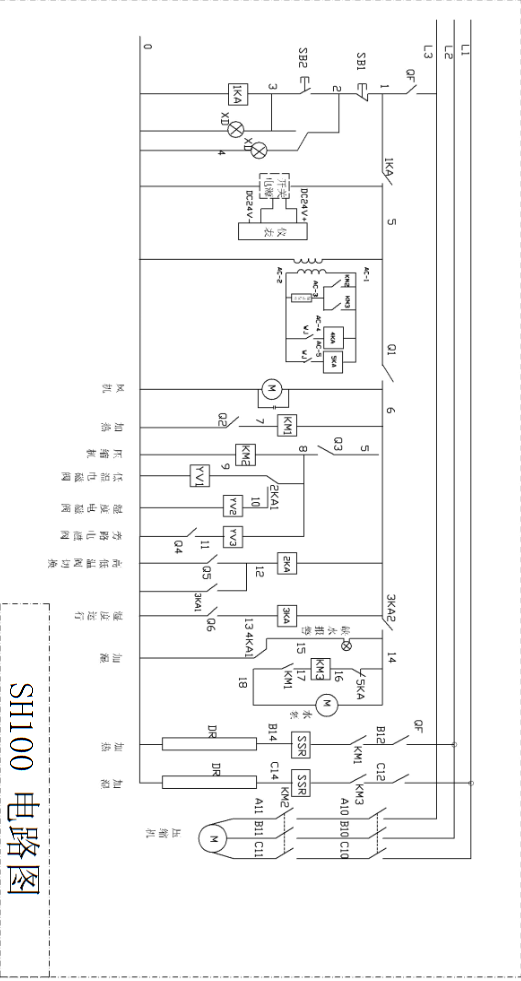

六、【电器线路图】

七、【注意事项】

v 电器控制箱体应可靠接地。

v 设备通电后,严禁带电检修,不要靠近电器控制箱。

v 无操作资格者,严禁开机及操作。

v 严禁其它设备与该设备共用一空气保护开关。

v 应严禁无检修资格者检修设备。

v 严禁碰撞。

v 严禁用尖锐物接触控制仪表。

v 严禁用有腐蚀性的清洁液擦试控制柜。

八、【随机附件】

九、【简易故障排除方法】

十、【质量保证】

v     用户在遵守本产品使用手册的前提下，若发生产品故障时，本公司将从产品出厂之日起实行壹年的产品质量保证期，对产品进行免费维护。

v     超过产品质量保证期时，本公司继续为用户实行维修服务，酌情收取费用。

v     发生故障请及时与本司联系，我们将在接到电话或传真后尽快指导用户如何排除故障。必要时本司会在24小时内派出服务人员赶赴现场排除故障。
